传统时序图概念中参与者有角色和类对象之分，但这里我们不做此区分，用参与者表示一切参与交互的事物，可以是人、类对象、系统等形式。中间竖直的线段从上至下表示时间的流逝。

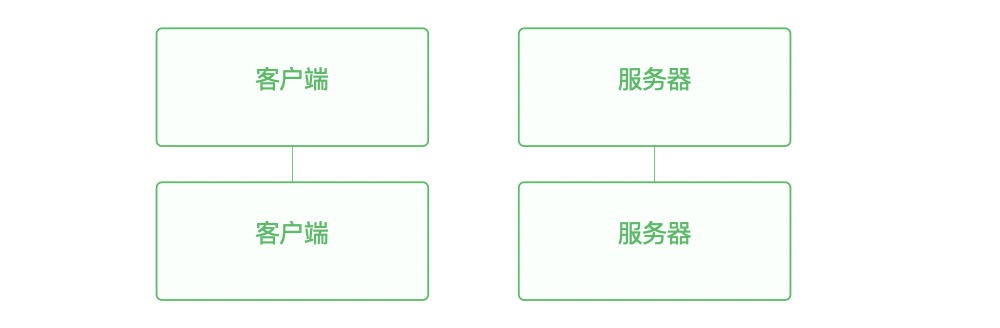

画法：
sequenceDiagram
participant 客户端
participant 服务器
sequenceDiagram为每幅时序图的固定开头
participant <参与者名称>声明（添加）参与者。语句次序即为参与者横向排列的次序，如后续示例所示。

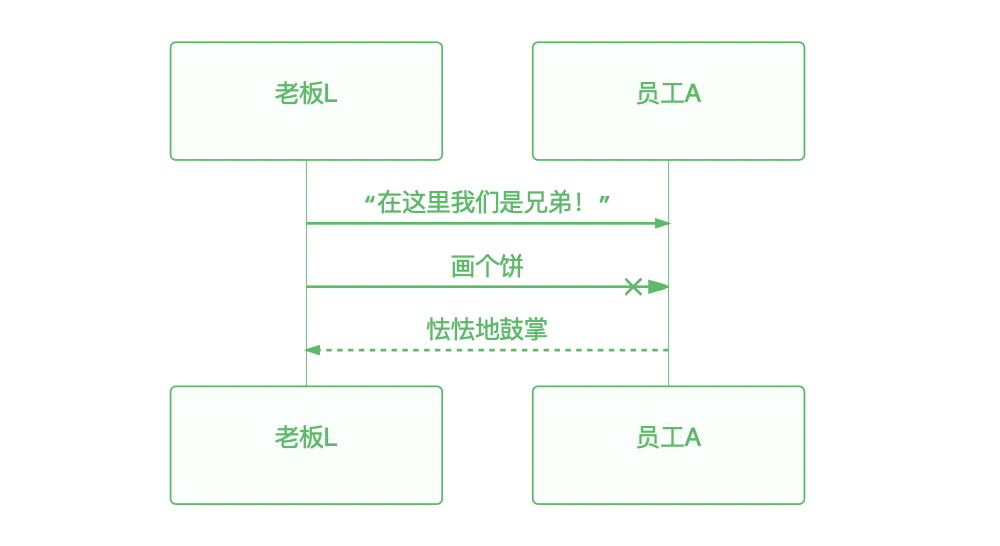

交互时一方对另一方的操作（比如接口调用）或传递出的信息。用单向箭头来表示——实线代表主动发出消息；虚线代表响应；末尾带「X」代表异步消息，无需等待回应。
画法：
sequenceDiagram
participant 老板L
participant 员工A
老板L ->> 员工A : “在这里我们是兄弟！”
老板L -x 员工A : 画个饼
员工A -->> 老板L : 怯怯地鼓掌
消息语句格式为：
<参与者> <箭头> <参与者> : <描述文本>。其中
<箭头>的写法有：
->>：显示为实线箭头（主动发出消息）-->>：显示为虚线箭头（响应）-x：显示为末尾带「X」的实线箭头（异步消息）
注：
participant <参与者名称>这句其实可以省略，省略后参与者横向排列的次序，由消息语句中参与者出现的次序决定。如后续示例所示。

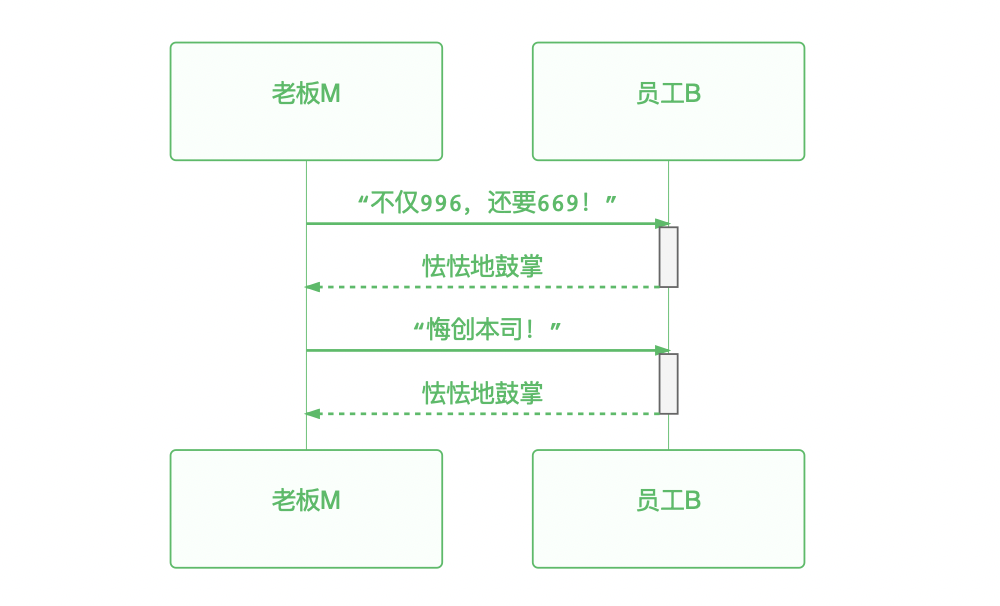

从消息接收方的时间线上标记一小段时间，表示对消息进行处理的时间间隔。
画法如下，注意体会箭头符号后的 + 和 - 的使用方法和效果，它们相当于激活框的开关：
sequenceDiagram
老板M ->> + 员工B : “不仅996，还要669！”
员工B -->> - 老板M : 怯怯地鼓掌
老板M ->> + 员工B : “悔创本司！”
员工B -->> - 老板M : 怯怯地鼓掌

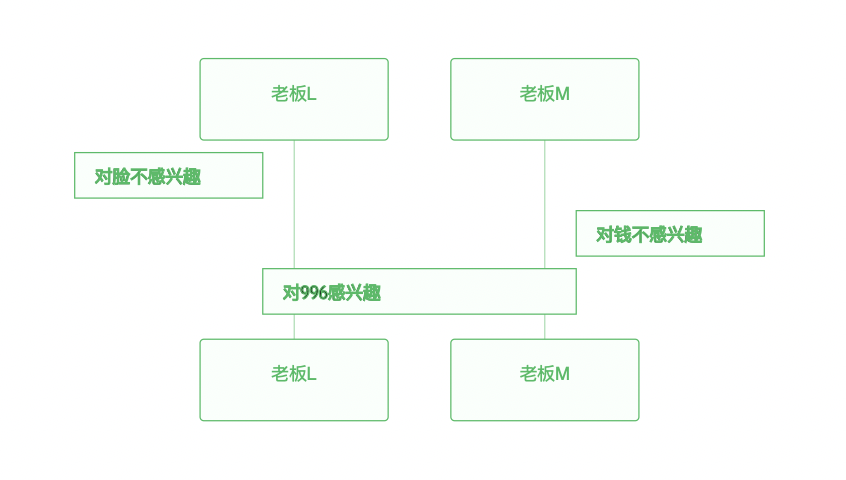

画法：
sequenceDiagram
Note left of 老板L : 对脸不感兴趣
Note right of 老板M : 对钱不感兴趣
Note over 老板L,老板M : 对996感兴趣

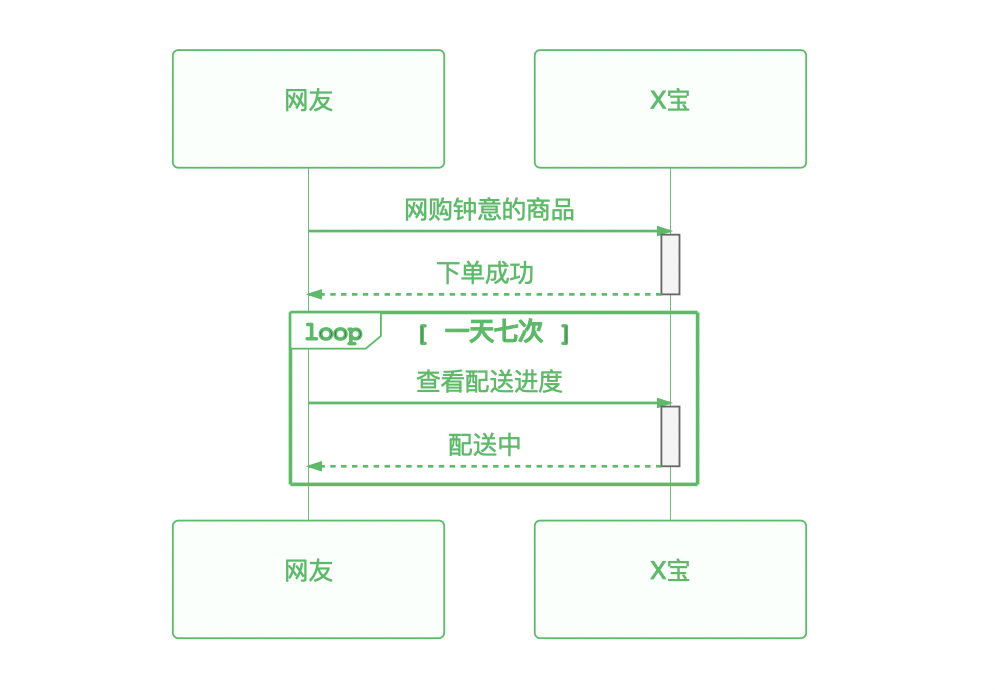

在条件满足时，重复发出消息序列。（相当于编程语言中的 while 语句。）
画法：
sequenceDiagram
网友 ->> + X宝 : 网购钟意的商品
X宝 -->> - 网友 : 下单成功
loop 一天七次
网友 ->> + X宝 : 查看配送进度
X宝 -->> - 网友 : 配送中
end

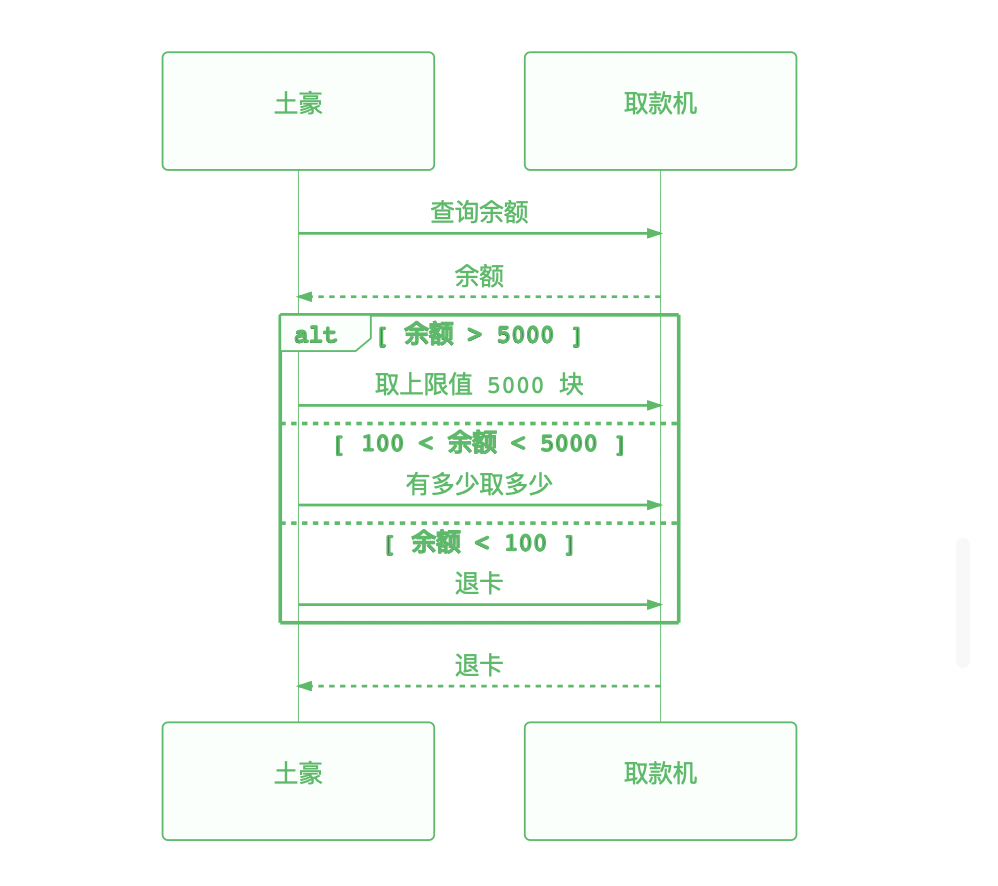

在多个条件中作出判断，每个条件将对应不同的消息序列。（相当于 if 及 else if 语句。）
画法：
sequenceDiagram
土豪 ->> 取款机 : 查询余额
取款机 -->> 土豪 : 余额
alt 余额 > 5000
土豪 ->> 取款机 : 取上限值 5000 块
else 100 < 余额 < 5000
土豪 ->> 取款机 : 有多少取多少
else 余额 < 100
土豪 ->> 取款机 : 退卡
end
取款机 -->> 土豪 : 退卡

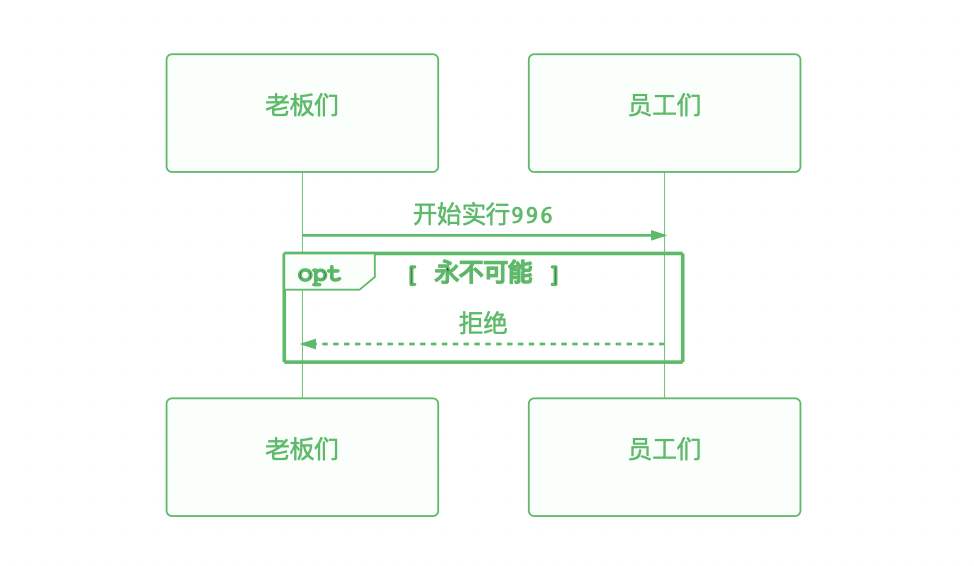

在某条件满足时执行消息序列，否则不执行。相当于单个分支的 if 语句。
sequenceDiagram
老板们 ->> 员工们 : 开始实行996
opt 永不可能
员工们 -->> 老板们 : 拒绝
end

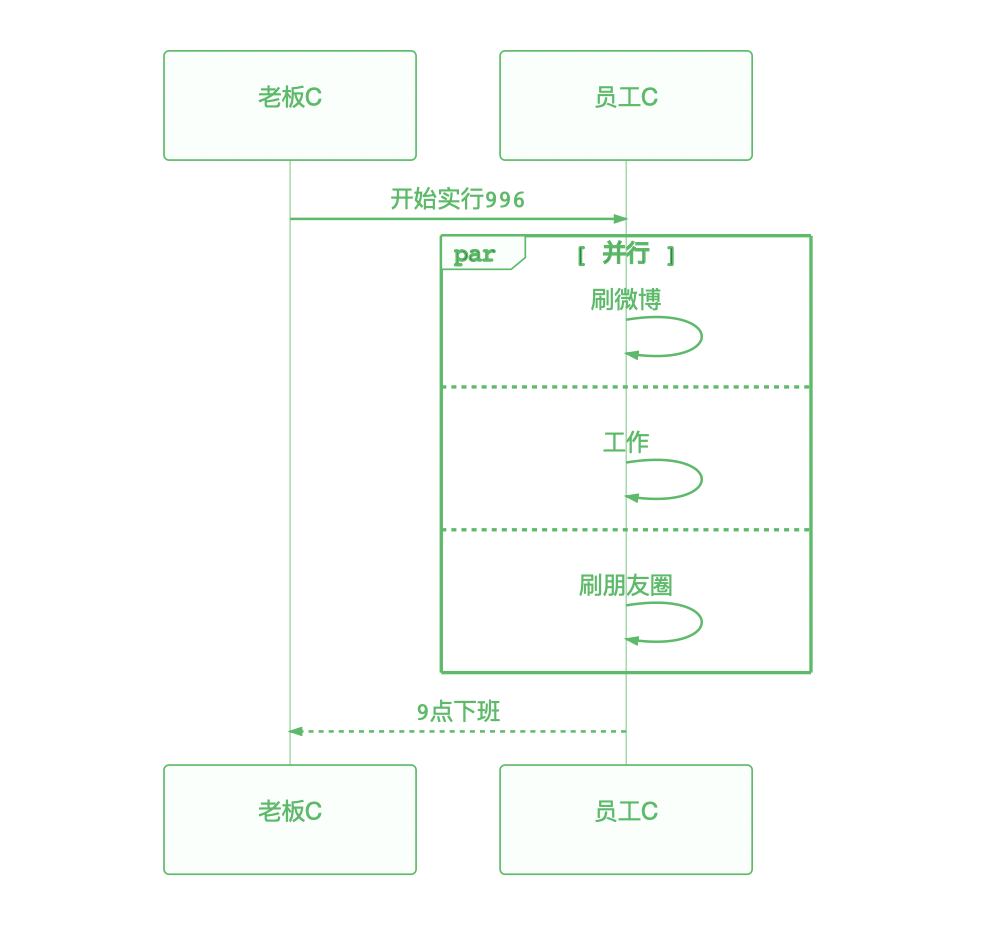

将消息序列分成多个片段，这些片段并行执行。
画法：
sequenceDiagram
老板C ->> 员工C : 开始实行996
par 并行
员工C ->> 员工C : 刷微博
and
员工C ->> 员工C : 工作
and
员工C ->> 员工C : 刷朋友圈
end
员工C -->> 老板C : 9点下班
用代码画时序图的方法就是这些，内容很简单，却能满足大多数时候的需求。不妨找几个实际例子练练手，加深下印象。
