Pound + Apache によるロードバランスされた環境構築

APSIS の Pound によってロードバランシングされた Web システムを構築する。また Web サーバには Apache を用いる。

構築環境

仮想環境上に複数台の CentOS を用意して構築に当たる。

VMWare Workstation
ゲストOS: CentOS 5.7 × 3

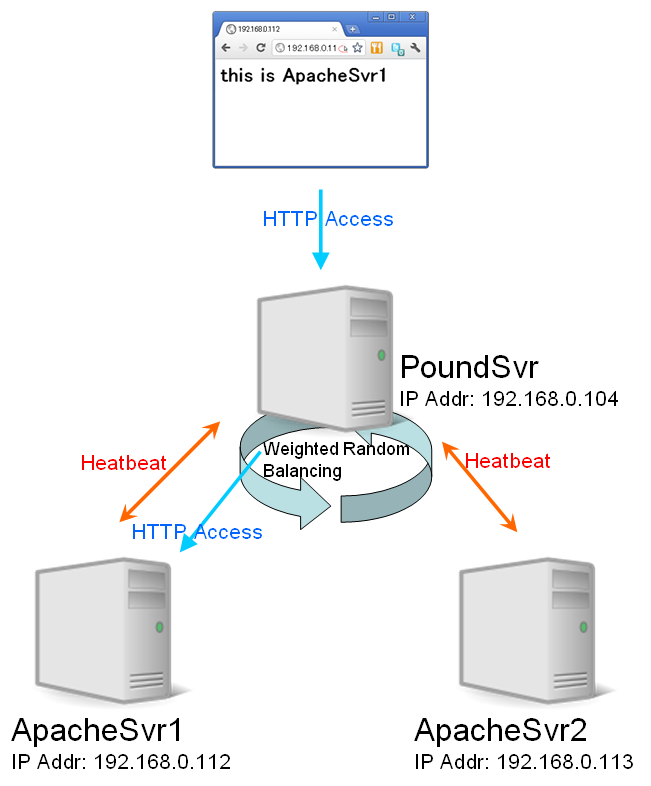

構成図

手順

大まかな手順としては、

仮想環境の構築
Apache の設置
Pound の設置

となる。

1. 仮想環境の構築

CentOS 5.7 の仮想マシンを 1 つ作成し、2 つの完全クローンを作成する。作成手順に関しては他サイトに譲る。クローンを作成する前に sudo yum update を実行すること。

以降、この3つの仮想 CentOS 機をそれぞれ、PoundSvr, ApacheSvr1, ApacheSvr2 と呼ぶ。それぞれ、Pound によるロードバランスを担当するマシン、Web サーバを担当するマシン 2 台とする。

2. Apache の設置

はじめに Apache のインストールを行う。ApacheSvr1/2 各々に対して、2.1 以降の作業を行う。以下は、ApacheSvr1 の設定。ApacheSvr2 のセッティング時は、適宜書き換えて実行する。

$ sudo yum install httpd -y
$ sudo service httpd start
$ sudo iptables -I INPUT -p tcp --dport 80 -j ACCEPT
$ sudo echo "<h1>this is ApacheSvr1" > /var/www/html/index.html

sudo ifconfig などで IP アドレスを確認し、ホスト OS のブラウザでアクセスをし、確認をする。 echo で作成した HTML が表示されていれば Apache の設置は成功している。

成功が確認できたら、OS 起動時にも上記の設定が再現されるようにする。

$ sudo service iptables save    # iptables の設定保存
$ sudo chkconfig httpd on       # 次回OS起動時、httpd も起動する

3. Pound の設置

epel リポジトリを登録し、Pound をインストール、設定する。

$ sudo wget "http://ftp.iij.ad.jp/pub/linux/fedora/epel/5/i386/epel-release-5-4.noarch.rpm"
$ sudo rpm -Uvh epel-release-5-4.noarch.rpm
$ sudo yum install Pound
$ sudo vim /etc/pound.cfg
User "pound"
Group "pound"
Control "/var/lib/pound/pound.cfg"

ListenHTTP
    Address 0.0.0.0
    Port 80
End

# ListenHTTPS
#    Address 0.0.0.0
#    Port    443
#    Cert    "/etc/pki/tls/certs/pound.pem"
#End

Service
    BackEnd
        #Address 127.0.0.1
        Address 192.168.0.112 # ApacheSvr1 の IP アドレス
        #Port    8000
        Port 80
    End

    BackEnd
        #Address 127.0.0.1
        Address 192.168.0.113 # ApacheSvr2 の IP アドレス
        #Port    8001
        Port 80
    End
End
$ sudo service pound start

PoundSvr の IP アドレスを、ifconfig などで調べ、ブラウザから http://ipアドレス/ にアクセスする。数回リロードを行い、下記の項目を確認する。

ApacheSvr1/2 の Web ページどちらかが表示されること
/var/log/messages にログが流れていること

上記が確認できたら、次のコマンドを実行する。これにより、次回OS起動時に、Pound も起動してくれるようになる。

$ sudo chkconfig pound on

以上が、Pound を用いてロードバランシングされた HTTP サーバ環境の構築の手順である。

ToDo

各項目の所要時間を書く
動作確認について書く
フェイルオーバーなどの動作確認も
