Ruby x Arduinoでシンセサイザーを作ってみた

  • 2015/03/28 浜松Ruby会議01

  • Hamamatsu.rb 石垣 良

デモ（Rubyシンセ）

Thank you for listening!

  • ご清聴ありがとうございました

本日の発表では

  • マイコンボード「Arduino」用シンセサイザーのプロトタイプとして

  • Rubyでソフトシンセを作った経験についてお話しします

自己紹介

  • 石垣 良 @risgk

  • Hamamatsu.rbメンバー

  • 組込みソフトウェア開発の仕事

  • Rubyは小さなプログラムを書くのに使用（経験10年とか言えない...）

いま、電子工作・DIYが熱い！

  • Maker Faireは世界100か所、53万人（2013年、Miniを含む）

  • FabLabという市民工房の広がり（2014年　FabLab浜松オープン）

  • 2014年　勤務先でクラブ活動「Yara:Makers（やらめいかー）」が開始

  • http://yaramakers.tumblr.com/

  • 注：遠州弁「やらまいか」は「一緒にやろう」「やってやろう」の意味

さて、私は何を作ろうか？

  • Arduino Unoを使いたい（流行っている、一度触ってみたい）

  • Rubyを使いたい（好きだから）

  • シンセサイザーを作ろう（過去にDTM経験、「音楽のまち」浜松にいる）

  • Yara:Makersのモットー：「手段のためなら、目的を選ばない。」

「Arduino（アルデュイーノ）」とは？

  • オープンソースの電子工作プラットフォーム

  • 豊富なライブラリがあり、誰でもインタラクティブなデバイスが作れる

  • C++ライクな「Arduino言語」でプログラミング

  • 基本となるマイコンボードが「Arduino Uno」（約3000円）

Arduino Unoのスペック

  • CPU：Atmel AVR 16 MHz（8ビットCPU）

  • ROM：32 KB、RAM：2 KB

  • AVRはZ80などよりは遥かに強力（例：8ビット乗算器の搭載）

  • PWM出力で1ビット・オーディオが再生可能

  • しかし、mrubyを動かすのは、かなり難しそう...

Rubyでプロトタイピングするのはどうか？

  • Arduinoの実機上で試行錯誤するのは効率が悪い

  • Rubyで音響プログラミングの実験ができる（WAVファイルを出力）

  • RubyはArduino用のコード生成にも役立つ

やってみた

  • Rubyでソフトシンセを開発（リアルタイム再生はJRuby、Windows専用）

  • Arduino Unoに移植（C++のインライン展開機能を多用）

  • Ruby版とArduino版で「だいたい」同じ音が出せた

  • JavaScriptとWeb MIDI APIを使って、音色エディターを作成

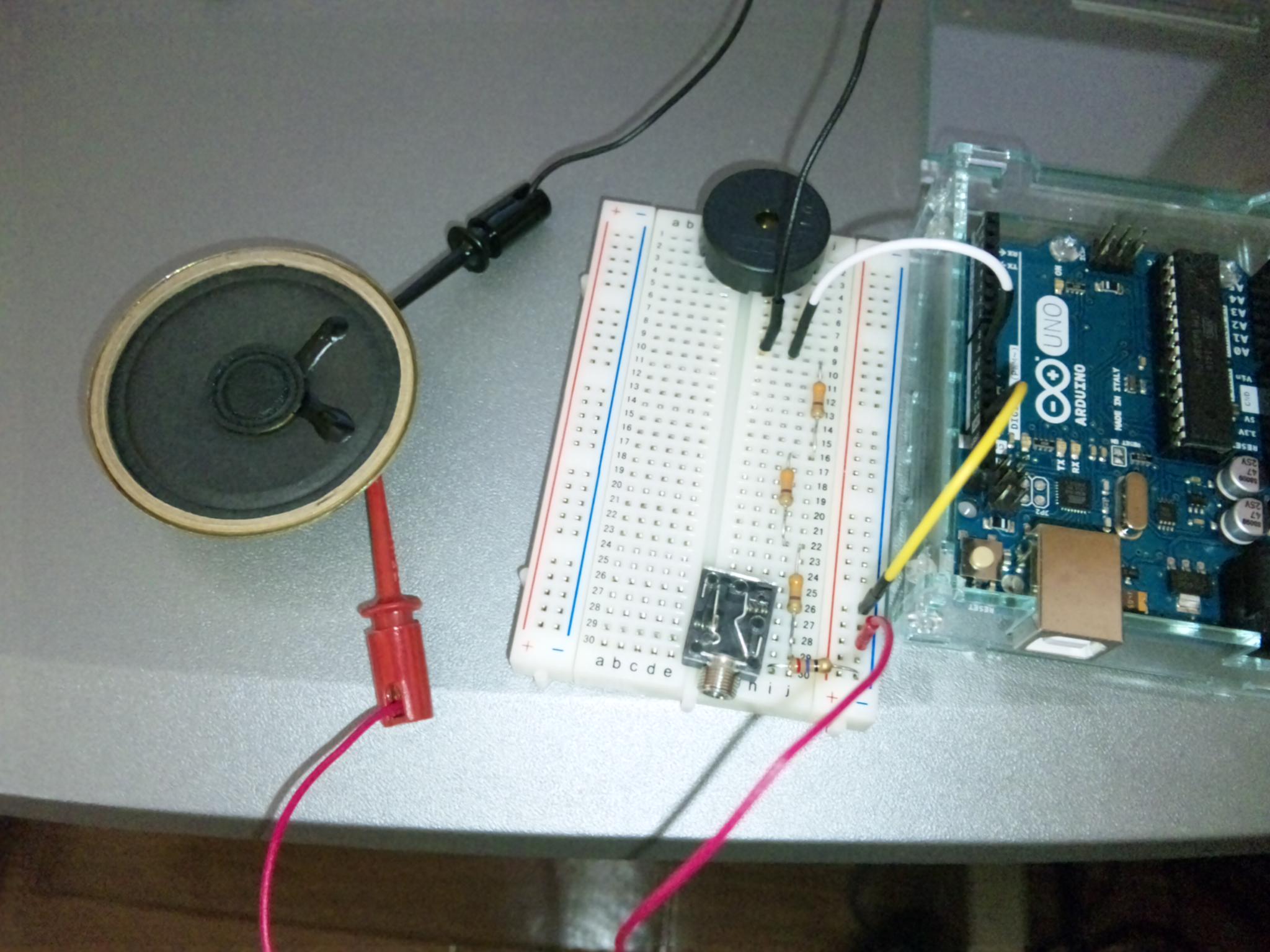

完成品（Digital Synth VRA8）のスペック

  • https://github.com/risgk/DigitalSynthVRA8

  • サンプリングレート：15625 Hz、量子化ビット数：8、モノ（単音）

  • MIDI入力：gem unimidi／USBシリアル 38400 bps

  • オーディオ出力：gem win32-sound／PWM出力

  • 出力には、Java Sound APIやPortAudioを使えばよかったかも

アナログシンセサイザーの仕組み

  • VCO（電圧制御オシレーター）：基本波形を生成、音の高さを変化

  • VCF（電圧制御フィルター）：音色を変化

  • VCA（電圧制御アンプ）：音量を変化

  • EG（エンベロープジェネレーター）：音量や音色を時間変化（ADSR）

  • LFO（低周波数オシレーター）：ビブラートなどの変調に使用

VRA8の構成

                      [EG]
                       :
                       +........+
[VCO 1]-+              :        :
        |              V        V
[VCO 2]-+->[Mixer]--->[VCF]--->[VCA]--->
        |
[VCO 3]-+

  • LFOは存在しない

  • 複数のVCOから「厚い音」や「デチューン効果」が得られる

synth.rb より

 class Synth
   def clock
     level = $mixer.clock($vco_1.clock, $vco_2.clock,
                          $vco_3.clock)
     eg_output = $eg.clock
     level = $vcf.clock(level, eg_output)
     level = $vca.clock(level, eg_output)
   end
 end

  • サンプリング周期（15625分の1秒）毎に呼ばれるメソッド

  • コードを一部編集して引用（以下も同様）

generate_wave_table.rb より

def generate_wave_table_sawtooth(max)
  generate_wave_table(max, "sawtooth", 1.0) do |n, k|
    (2.0 / Math::PI) * Math::sin((2.0 * Math::PI) *
    ((n + 0.5) / 256.0) * k) / k
  end
end

  • 倍音成分（正弦波）を加算して、ノコギリ波などを一周期分合成

  • 音の高さによって、最大倍音を制限（エイリアスノイズ対策）

wave_table.rb より

$wave_table_sawtooth_m63 = [
   +38,  +87,  +89,  +73,  +71,  +80,  +80,  +73,
   ...
   -73,  -80,  -80,  -71,  -73,  -89,  -87,  -38,
]

$wave_tables_sawtooth = [
  $wave_table_sawtooth_m63,
  ...
  $wave_table_sawtooth_m3,
]
  • 波形テーブルはそれぞれ256バイト（8ビット×256サンプル）

vco.rb より

    @phase += @freq
    @phase &= 0xFFFF
    ...
    curr_index = high_byte(@phase)
    ...
    curr_data = wave_table[curr_index]
    ...
      level = high_byte((curr_data * curr_weight) +
                        (next_data * next_weight))

  • 高音ほど高周波数、速く再生（周波数テーブル参照、ピッチベンド非対応）

  • 位相の値を使って、波形テーブルの「現在」と「次」のデータを線形補間

vcf.rb より

    tmp = -(a2_over_a0 * @y2);
    tmp += b2_over_a0 * x0;
    tmp += (b2_over_a0 << 1) * @x1;
    tmp += b2_over_a0 * @x2;
    tmp += a1_over_a0_i * @y1;

vca.rb と VCA.h より

  # Ruby
  def clock(a, k)
    high_byte(a * (k << 1))
  end

  // Arduino (C++)
  static int8_t clock(int8_t a, uint8_t k)
  {
    return highByte(a * (uint8_t) (k << (uint8_t) 1));
  }

デモ（Rubyシンセのリアルタイム再生）

  • ChromeからJRuby上のソフトシンセに、仮想MIDIでデータ送信

  • 音が途切れないように、バッファサイズを調整（発音遅延の原因...）

  • なお、Arduino版は発音遅延が非常に短く、音が途切れない

まとめ・感想

  • 組込みソフトウェア開発でもRubyは役立つ

  • 音響プログラミングは面白い（Rubyでのリアルタイム処理は大変だけど）

  • あまりRubyらしくないコードになってしまった（移植を意識しすぎた）

  • RubyとC++のダブルメンテが必要になってしまった（仕方ないところもある）

エンディング

Enjoy programming and making!

ご清聴ありがとうございました

@risgk
