Calcolo combinatorio: tabella verità, SOP e POS

README.md

Tabella della verità, forma SOP canonica e POS canonica

Come si usa

• Scaricare i file lib.py e src.py
• Nel file src.py, scrivere l'espressione nella lambda.

Per scrivere l'espressione, usare i simboli:

• NOT: ~ (non !)
• OR: | (non || o +)
• AND: & (non &&)
• XOR: ^

Dentro lib.py, ci sono le funzioni nand() e nor() implementate.

Si possono cambiare le variabili (sia il nome delle variabili che il loro numero)

Esempi

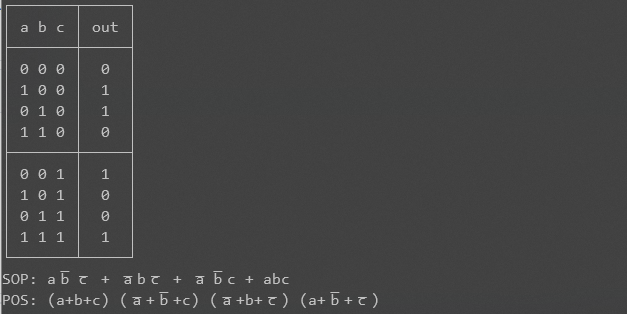

a XOR b XOR c

---

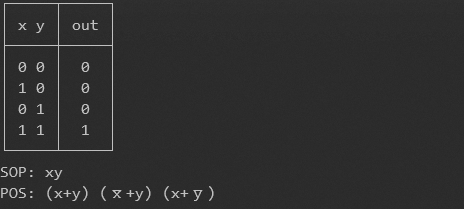

x AND y

lib.py

def _calc_func(argc, func):
    res = []
    for i in range(2 ** argc):
        args = [ i >> n & 1 for n in range(argc) ]
        argres = 1 if func(*args) & 1 else 0
        res.append((args, argres))
    return res

def _print_func(argc, argv, res):
    endcol = 'out'
    sxcols = argc * 2 + 1
    dxcols = len(endcol) + 2
    sxsep = chr(9472) * sxcols
    dxsep = chr(9472) * dxcols

    # ┌───────┬─────┐
    print(chr(9484), end='')
    print(sxsep, end='')
    print(chr(9516), end='')
    print(dxsep, end='')
    print(chr(9488))

    # │ a b c │ out │
    print(chr(9474), end=' ')
    for arg in argv: print(arg, end=' ')
    print(chr(9474), end=' ')
    print(endcol, end=' ')
    print(chr(9474))

    for n, (args, out) in enumerate(res):
        if n % 4 == 0:
            # ├───────┼─────┤
            print(chr(9500), end='')
            print(sxsep, end='')
            print(chr(9532), end='')
            print(dxsep, end='')
            print(chr(9508))

        # │ 0 1 0 │  1  │
        print(chr(9474), end=' ')
        for arg in args: print(arg, end=' ')
        print(chr(9474), end=' ')
        print(' ' + str(out) + ' ', end=' ')
        print(chr(9474))

    # └───────┴─────┘
    print(chr(9492), end='')
    print(sxsep, end='')
    print(chr(9524), end='')
    print(dxsep, end='')
    print(chr(9496))

def _sop(argv, res):
    ones = [ args for args, val in res if val ]
    return ' + '.join([ ''.join([
            argv[i] if one_v
            else argv[i] + '\u0305'
            for i, one_v in enumerate(one)
        ]) for one in ones ])

def _pos(argv, res):
    zeros = [ args for args, val in res if not val ]
    zero_expr = [ '+'.join([
        argv[i] if not zero_v
        else argv[i] + '\u0305'
        for i, zero_v in enumerate(zero)
    ]) for zero in zeros ]
    return '(' + ') ('.join(zero_expr) + ')'

def test(func):
    argc = func.__code__.co_argcount
    argv = func.__code__.co_varnames
    argv = [ x[0] for x in argv ] # Cut
    res = _calc_func(argc, func)
    _print_func(argc, argv, res)
    print('SOP:', _sop(argv, res))
    print('POS:', _pos(argv, res))

def nand(a, b):
    return ~(a & b) & 1

def nor(a, b):
    return ~(a & b) & 1

src.py

from lib import test, nand

# --- ESEMPI ---

# a XOR b XOR c
test(lambda a,b,c: a^b^c)

# x AND y
test(lambda x,y: x & y)

# a NAND b OR c
test(lambda a,b: nand(a, b) | c)
